TIGトーチ 基本出荷仕様一覧TIG WELDER
ＴＩＧトーチ（標準）基本出荷仕様一覧

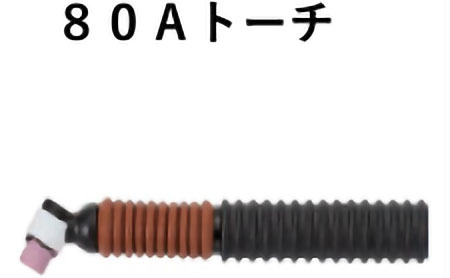

８０Ａトーチ
| 空冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチヘッド | ２４ |
| ラバーブーツ | １５０ＲＢ | |
| コイルエレメント | １５０ＣＥ－ＡＡＡ | |
| コレットボディ (2.4Φ) | ２４ＣＢ３３２ | |
| ノズル (#6) | Ａ５３Ｎ２７ | |
| コレット (2.4Φ) | ２４Ｃ３３２ | |
| ガスケット | ５３Ｎ２２ |

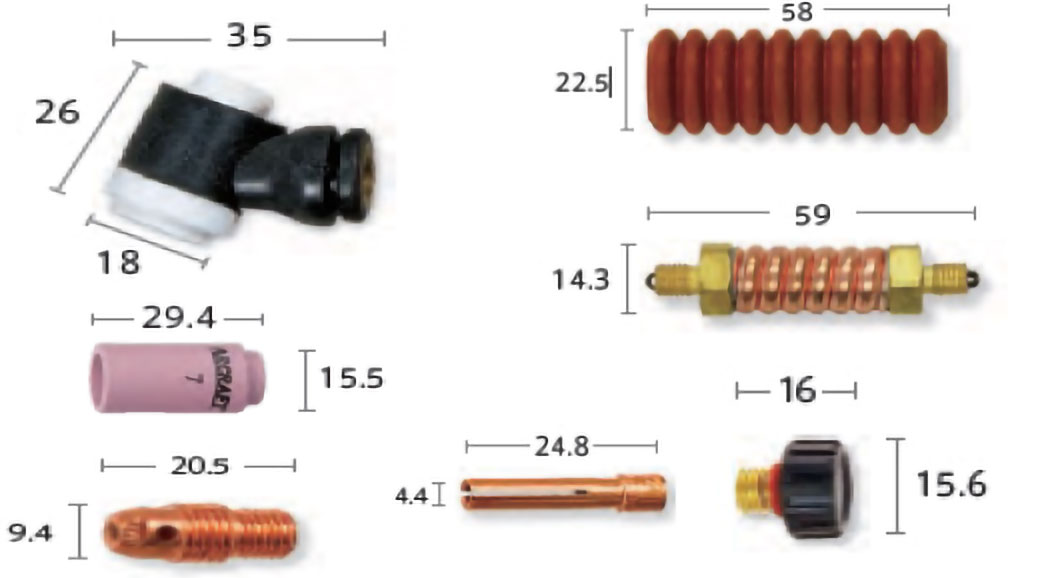

１２５Ａトーチ
| 空冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチヘッド | ９－７０ |
| ラバーブーツ | １５０ＲＢ | |
| コイルエレメント | １５０ＣＥ－ＡＡＡ | |
| コレットボディ (2.4Φ) | １３Ｎ２８ | |
| ノズル (#7) | １３Ｎ１１ | |
| コレット (2.4Φ) | １３Ｎ２３ | |
| キャップ (ショート) | ４１Ｖ３３ |

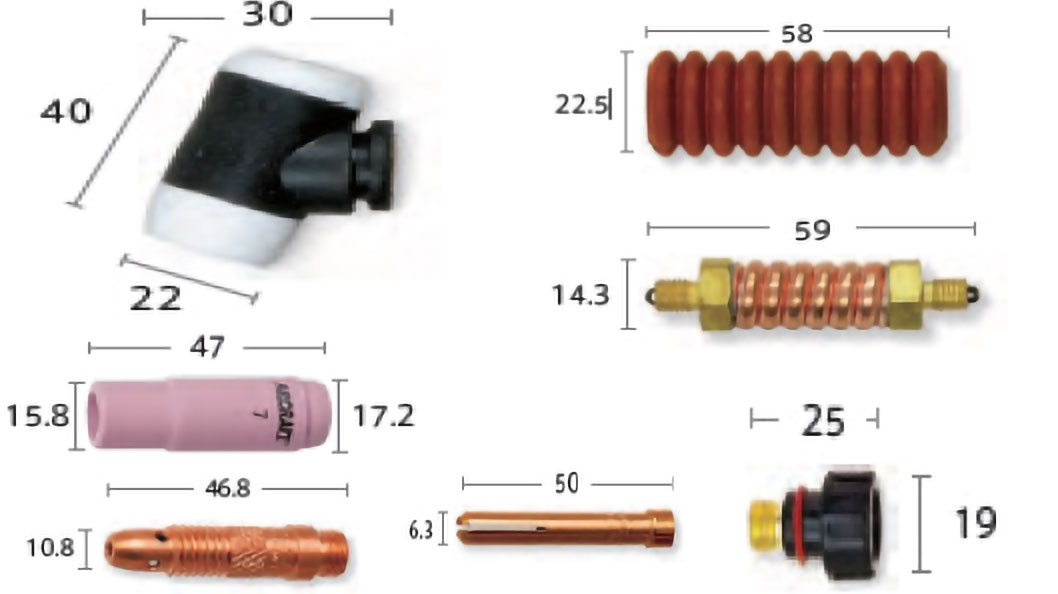

１５０Ａトーチ
| 空冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチヘッド | １７２６ |
| ラバーブーツ | １５０ＲＢ | |
| コイルエレメント | １５０ＣＥ－ＡＡＡ | |
| コレットボディ (2.4Φ) | １０Ｎ３２ | |
| ノズル (#7) | １０Ｎ４７ | |
| コレット (2.4Φ) | １０Ｎ２４ | |
| キャップ (ショート) | ５７Ｙ０４ |

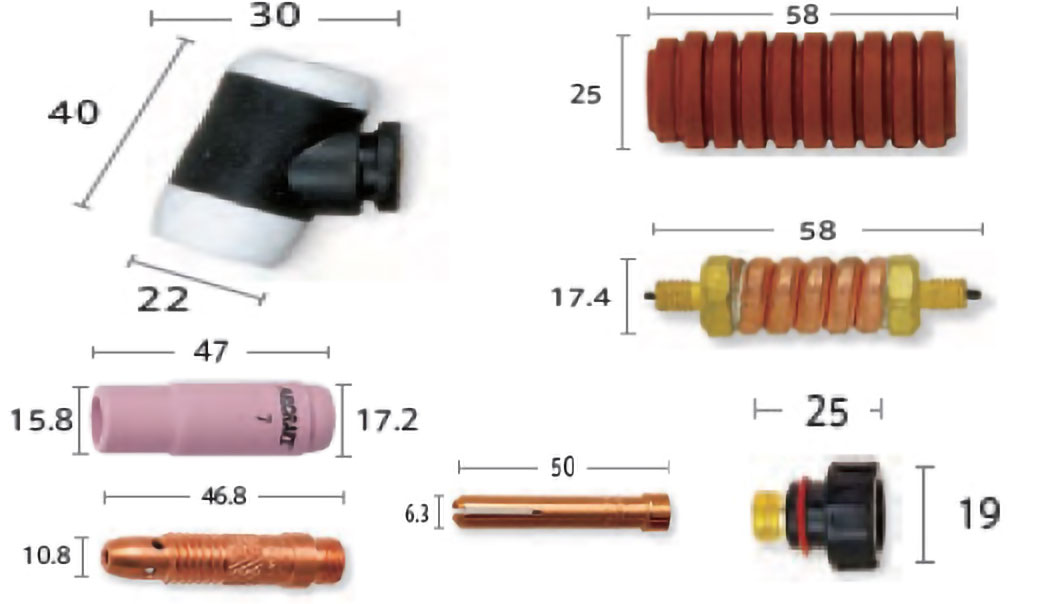

２００Ａトーチ
| 空冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチヘッド | １７２６ |
| ラバーブーツ | ２００ＲＢ | |
| コイルエレメント | ２００ＣＥ－ＡＡＡＡ | |
| コレットボディ (2.4Φ) | １０Ｎ３２ | |
| ノズル (#7) | １０Ｎ４７ | |
| コレット (2.4Φ) | １０Ｎ２４ | |
| キャップ (ショート) | ５７Ｙ０４ |
３５０Ａトーチ
| 水 冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチボディ | ＷＰ－１８ |
| コレットボディ (2.4Φ) | １０Ｎ３２ | |
| ノズル (#7) | １０Ｎ４７ | |
| コレット (2.4Φ) | １０Ｎ２４ | |
| キャップ (ショート) | ５７Ｙ０４ |
ＴＩＧトーチ（ガスレンズ）基本出荷仕様一覧

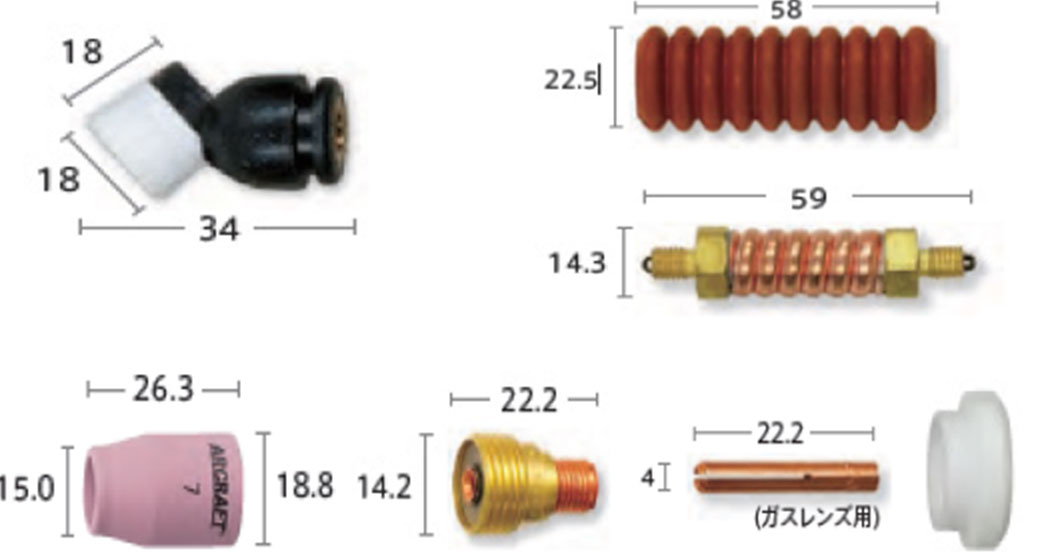

８０Ａトーチ
| 空冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチヘッド | ２４ |
| ラバーブーツ | １５０ＲＢ | |
| コイルエレメント | １５０ＣＥ－ＡＡＡ | |
| ＧＬコレットボディ (2.4Φ) | ４５Ｖ４４ | |
| ＧＬノズル (#6) | ５３Ｎ６1 | |
| ＧＬコレット (2.4Φ) | ２４ＧＬＣ３３２ | |
| ＧＬインシュレーター | ５３Ｎ６６ |

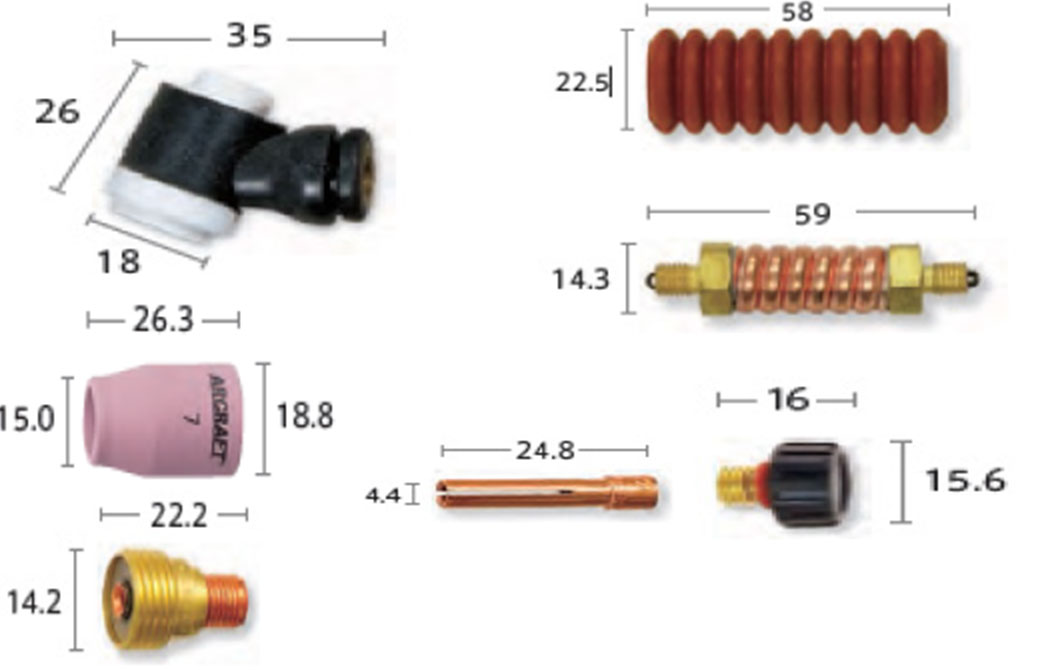

１２５Ａトーチ
| 空冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチヘッド | ９－７０ |
| ラバーブーツ | １５０ＲＢ | |
| コイルエレメント | １５０ＣＥ－ＡＡＡ | |
| ＧＬコレットボディ (2.4Φ) | ４５Ｖ４４ | |
| ＧＬノズル (#7) | ５３Ｎ６1 | |
| コレット (2.4Φ) | １３Ｎ２３ | |
| キャップ (ショート) | ４１Ｖ３３ |

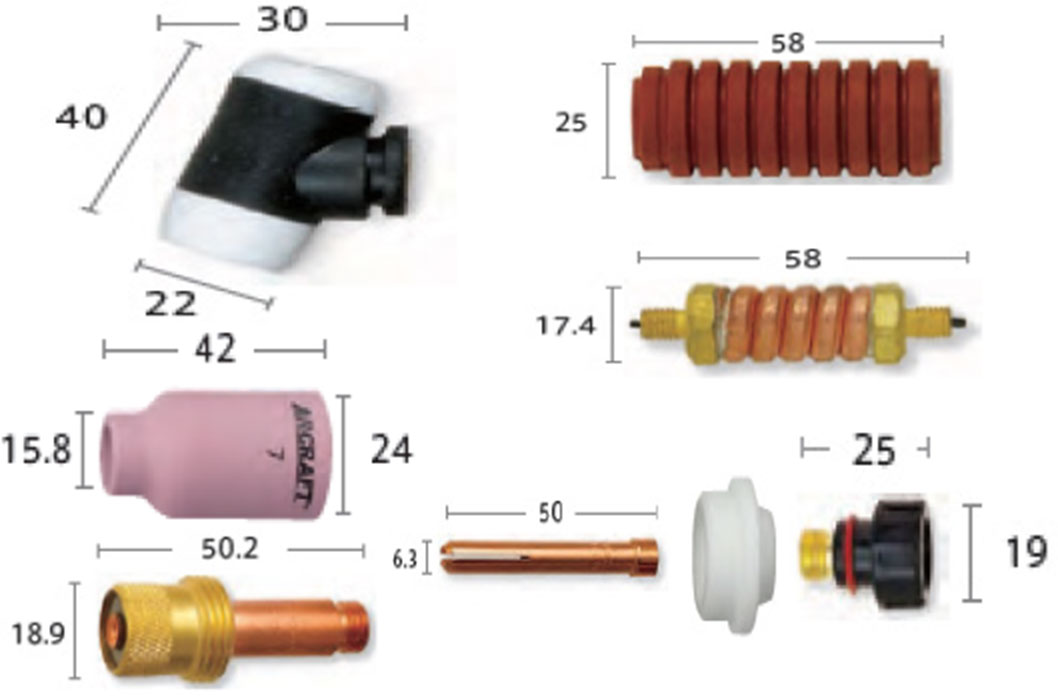

１５０Ａトーチ
| 空冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチヘッド | １７２６ |
| ラバーブーツ | １５０ＲＢ | |
| コイルエレメント | １５０ＣＥ－ＡＡＡ | |
| ＧＬコレットボディ (2.4Φ) | ４５Ｖ２６－ＡＡＡ | |
| ＧＬノズル (#7) | ５４Ｎ１５ | |
| コレット (2.4Φ) | １０Ｎ２４ | |
| ＧＬインシュレーター | ５４Ｎ０１ | |
| キャップ (ショート) | ５７Ｙ０４ |
２００Ａトーチ
| 空冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチヘッド | １７２６ |
| ラバーブーツ | ２００ＲＢ | |
| コイルエレメント | ２００ＣＥ－ＡＡＡＡ | |
| ＧＬコレットボディ (2.4Φ) | ４５Ｖ２６－ＡＡＡ | |
| ＧＬノズル (#7) | ５４Ｎ１５ | |
| コレット (2.4Φ) | １０Ｎ２４ | |
| ＧＬインシュレーター | ５４Ｎ０１ | |
| キャップ (ショート) | ５７Ｙ０４ |

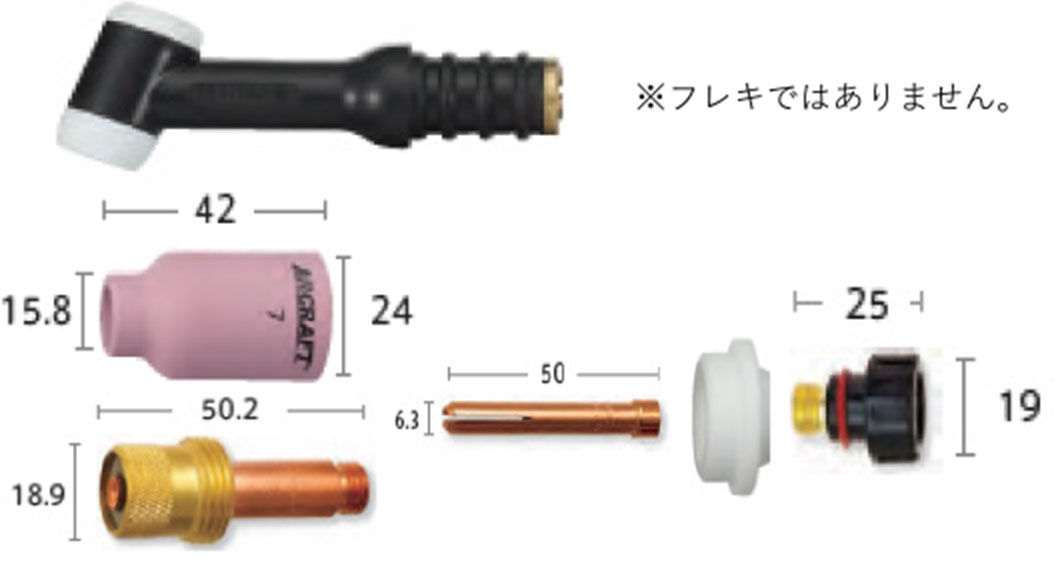

３５０Ａトーチ
| 水 冷トーチ規格 | 部品名 | 部品番号 |
|---|---|---|
|
|
トーチボディ | ＷＰ－１８ |
| ＧＬコレットボディ (2.4Φ) | ４５Ｖ２６－ＡＡＡ | |
| ＧＬノズル (#7) | ５４Ｎ１５ | |
| コレット (2.4Φ) | １０Ｎ２４ | |
| ＧＬインシュレーター | ５４Ｎ０１ | |
| キャップ (ショート) | ５７Ｙ０４ |
