半自動トーチ基本出荷仕様一覧SEMI AUTOMATIC WELDING MACHINE
半自動トーチ (パナソニック) 基本出荷仕様一覧
ＹＴ－２０ＣＳ(F)４
| 空冷ＣＯ２/ＭＡＧ用 | 分離コネクションTYPE |
|---|---|
| 定格電流 | ２００Ａ |
| 型式 | ＹＴ－２０ＣＳ(F)４ |
| 使用率 | ５０% (CO2)／２５% (MAG) |
| ワイヤー径 | Φ0.9 Φ1.0 Φ1.2 |
| ケーブル長 | ３ｍ |
| 部品名 | 部品番号 |
|---|---|
| ２００Ａ ＹＴ－２０ＣＳ４ | |
| ノズル | ＴＧＮ０１２０８ |
| チップ Φ0.9 (45L) | ＴＥＴ００９５８ |
| ２００Ａ ＹＴ－２０ＣＦ４ | |
| フィンガーガード | ＴＧＮ０１３１１ |
| チップ Φ0.9 (45L) | ＴＥＴ００９５８ |

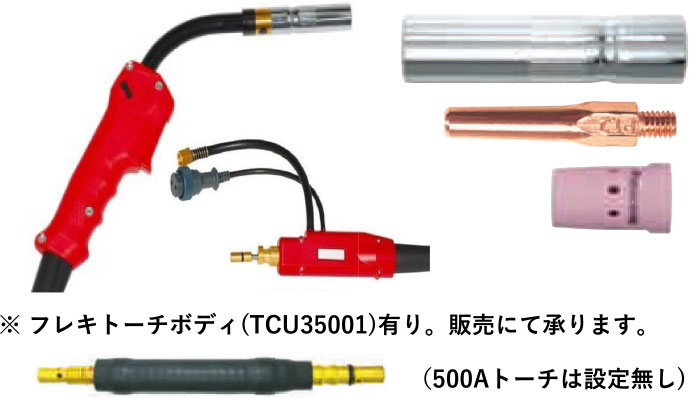

ＹＴ－３５ＣＳ４・ＣＳＭ４・ＣＳＬ４／ＹＴ－５０ＣＳ４
| 空冷ＣＯ２/ＭＡＧ用 | 分離コネクションTYPE | |
|---|---|---|
| 定格電流 | ３５０Ａ | ５００Ａ |
| 型式 | ＹＴ－３５ＣＳ４・ ＣＳＭ４・ＣＳＬ４ |
ＹＴ－５０ＣＳ４ |
| 使用率 | ４５% (CO2)／３５% (MAG) | ４０% (CO2)／３５% (MAG) |
| ワイヤー径 | Φ0.9 Φ1.0 Φ1.2 Φ1.4 | Φ1.2 Φ1.4 Φ1.6 |
| ケーブル長 | ３・4.5・6ｍ | ３ｍ |
| 部品名 | 部品番号 |
|---|---|
| ３５０Ａ ＹＴ－３５ＣＳ (Ｍ・Ｌ) ４ | |
| ノズル (Ｓ-２） | ＴＧＮ０００４３ |
| チップ Φ1.2 (45L) | ＴＥＴ０１２９６ |
| オリフィス | ＴＧＲ０１００１ |
| ５００Ａ ＹＴ－５０ＣＳ４ | |
| ノズル (Ｓ-３） | ＴＧＮ０００５６ |
| チップ Φ1.2 (45L) | ＴＥＴ０１２９６ |
| オリフィス | ＴＧＲ００９０２ |

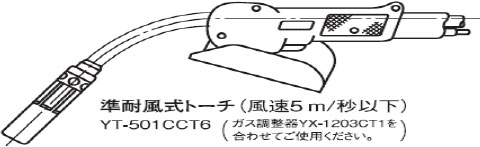

ＹＴ－５０１ＣＣＴ６
| 空冷ＣＯ２/ＭＡＧ用 | 分離コネクションTYPE |
|---|---|
| 定格電流 | ５００Ａ |
| 型式 | ＹＴ－５０１ＣＣＴ６ |
| 使用率 | ７０% (CO2)／３５% (MAG) |
| ワイヤー径 | Φ1.2 Φ1.6 |
| ケーブル長 | ３ｍ |
| 部品名 | 部品番号 |
|---|---|
| ５００Ａ (準耐風) ＹＴ－５０１ＣＣＴ６ | |
| ノズル (Ｓ-５） | ＴＧＮ０００６５ |
| チップ Φ1.2 (45L) | ＴＥＴ０１２９６ |
| オリフィス | ＴＧＲ０１００７ |
半自動トーチ (ダイヘン) 基本出荷仕様一覧

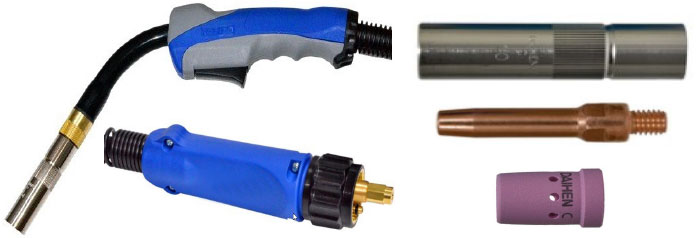

ＢＴ－２０００－３０
| 空冷ＣＯ２/ＭＡＧ用 | 小形ハンドルTYPE |
|---|---|
| 型式 | ＢＴ－２０００－３０ |
| 定格電流 | ２００Ａ(CO2)／１６０Ａ (MAG) |
| 使用率 | ５０%(CO2)／３０% (MAG) |
| ワイヤー径 | Φ0.8 Φ0.9 Φ1.0 Φ1.2 |
| ケーブル長 | ３ｍ |
| 部品名 | 部品番号 |
|---|---|
| ２００Ａ ＢＴ－２０００-３０ | |
| ノズル | Ｕ５３４２Ｎ００ |
| チップ Φ0.9 (45L) | Ｋ９８０Ｃ２４ |

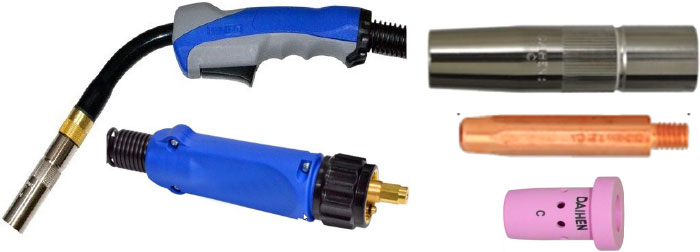

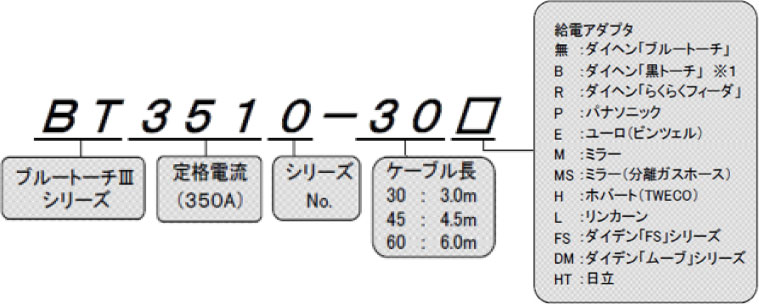

ＢＴ－３５１０－（３0 ・４５・６０）
| 空冷ＣＯ２/ＭＡＧ用 | 大形ハンドルTYPE |
|---|---|
| 型式 | ＢＴ－３５１０－（３0 ・４５・６０） |
| 定格電流 | ３５０Ａ(CO2)／３００Ａ (MAG) |
| 使用率 | ６０%(CO2)／３０% (MAG) |
| ワイヤー径 | Φ0.9 Φ1.0 Φ1.2 Φ1.4 |
| ケーブル長 | ３・4.5・6 ｍ |
| 部品名 | 部品番号 |
|---|---|
| ３５０Ａ ＢＴ－３５１０-３０(45･60) | |
| ノズル | Ｕ４１６７Ｇ０１ |
| チップ Φ1.2 (45L) | Ｋ９８０Ｃ２6 |
| オリフィス | Ｕ４１６７Ｇ０２ |
| 部品名 | 部品番号 |
|---|---|

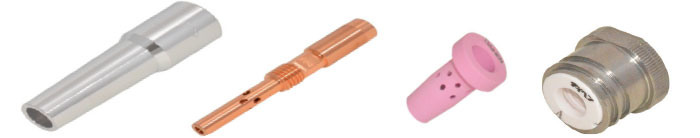

| 準耐風トーチキット | |
| ノズル | Ｋ８０７１Ｍ０２ |
| チップボディ | Ｋ８０７１Ｍ０１ |
| オリフィス | Ｕ２５２６Ｄ０３ |
| ノズルボディ | Ｕ８４５Ｒ００ |

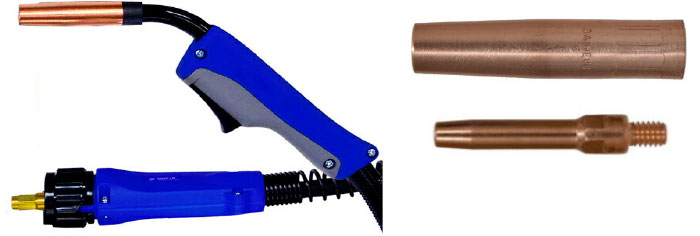

ＢＴＡ３０００－３０
| 空冷ＣＯ２/ＭＡＧ用 | 大形ハンドルTYPE |
|---|---|
| 型式 | ＢＴＡ３００0－３０ |
| 定格電流 | ３００Ａ |
| 使用率 | 5０% (MIG)／３０% (パルスMIG) |
| ワイヤー径 | Φ1.0 Φ1.2 Φ1.6 |
| ケーブル長 | ３ ｍ |
| 部品名 | 部品番号 |
|---|---|
| ３００Ａ ＢＴＡ－３００-３０ | |
| ノズル | Ｕ４４３２Ｇ０１ |
| チップ Φ1.2 (45L) | Ｋ９８０Ｃ３７ |
| オリフィス | Ｕ４１７３Ｇ０２ |
