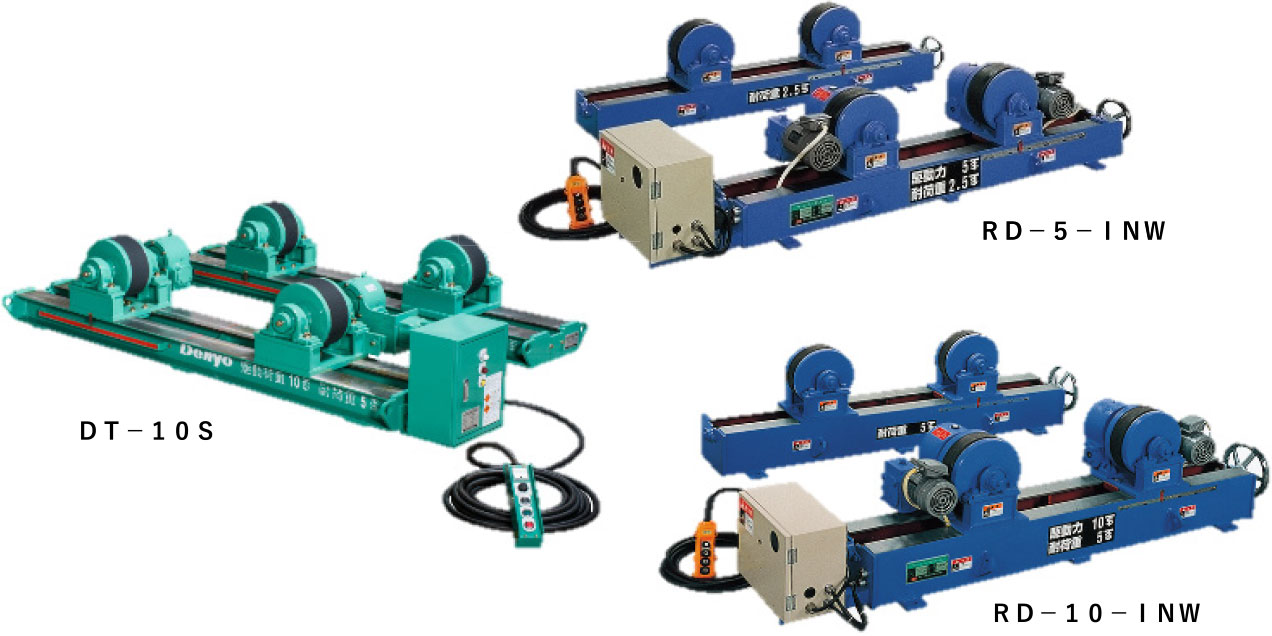

ターニングローラーROTATING JIG MACHINE
仕様
| メーカー | マツモト機械 | デンヨー | マツモト機械 | |
|---|---|---|---|---|
| 本体型式 | ＲＤ－５－ＩＮＷ (５ｔ) | ＤＴ－１０Ｓ (１０ｔ) | ＲＤ－１０－ＩＮＷ (１０ｔ) | |
| 積載質量 | 駆動：2.5ｔ / 従動：2.5ｔ | 駆動：５ｔ / 従動：５ｔ | ||
| 定格入力 | 三相：２００ / ２２０Ｖ | |||
| 周波数 | ５０ / ６０Ｈｚ | |||
| 制 御 方 式 | インバータ制御 | |||
| モーター容量×台数 | ０.２ｋＷ × ２（複輪式） | ０.２ｋＷ × ２（複輪式） | ０.４ｋＷ × ２（複輪式） | |
| 積載物径 | Φ３００～３０００ | Φ３００～４０００ | Φ４００～３０００ | |
| ロール外径 | Φ２５０ | Φ２７０ | ||
| ロール周速 (mm/min) | １００～１０００ | １００～１０００ | ||
| ロール中心距離 (mm) | ３００～１２００ | ３００～１８００ | ４００～１２５０ | |
| リモコン | ５ｍ（正転・逆転・停止・速度調整） | |||
| 寸法（ｍｍ） （幅/長さ/高さ） |
駆動 | ４００×２１００×４５０ | ６４５×２７１２×４６５ | ５００×２２９０×５１３ |
| 従動 | ３４０×１７９０×４５０ | ４５７×２２００×４６５ | ３７０×１９１０×５１３ | |
| 質量 | 駆動 | ３５０ｋｇ | ４２０ｋｇ | ５００ｋｇ |
| 従動 | ２００ｋｇ | ３００ｋｇ | ３５０ｋｇ | |
レンタルセット詳細
| 仕様 | |
|---|---|
| 本 体（駆動・従動） | 電源線 / アース線 各 １０ ｍ ※駆動のみ |
その他、詳細等につきましてはお問い合わせ下さい。
