パイプエースPIPE AUTOMATIC WELDING MACHINE
パイプエース

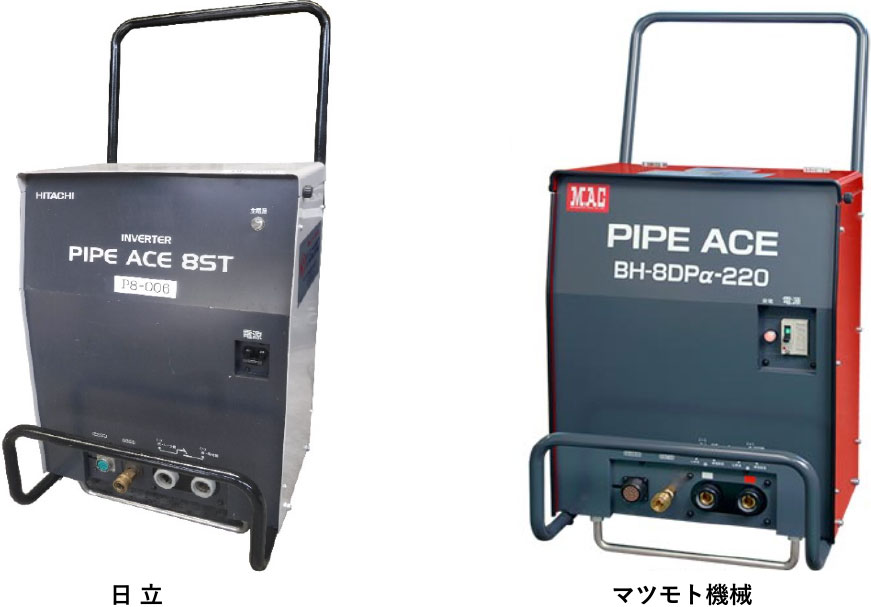

仕様
| メーカー | 日立 | マツモト機械 |
|---|---|---|
| 本体型式 | ＤＴ－Ｐ８ＳＴ | ＢＨ-８ＤＰα-２２０ |
| 定格入力電圧 | 単相：２００Ｖ ８.５ｋＶＡ（６.２ｋＷ） |
単相：２００Ｖ ８.５ｋＶＡ（５.０ｋＷ） |
| 周波数 | ５０ / ６０ ㎐ 共用 | |
| 定格出力電流 | ２２０Ａ | |
| 定格使用率（10分周期） | ４０％ | ３０％ |
| 溶接条件設定エリア数 | １６エリア | |
| 溶接速度調整範囲 | ５０～２００ ｍｍ/min | |
| 溶接電流調整範囲 | ５～２００Ａ | ３～２２０Ａ |
| 溶接時間調整範囲 | １～９９９秒 | |
| メモリー | １００件 | |
| 寸法（幅/奥行/高さ） | ４００×２４０×５００ ｍｍ | ４００×２２５×５２５ ｍｍ |
| 質量 | ２８ｋｇ | ３４ｋｇ |

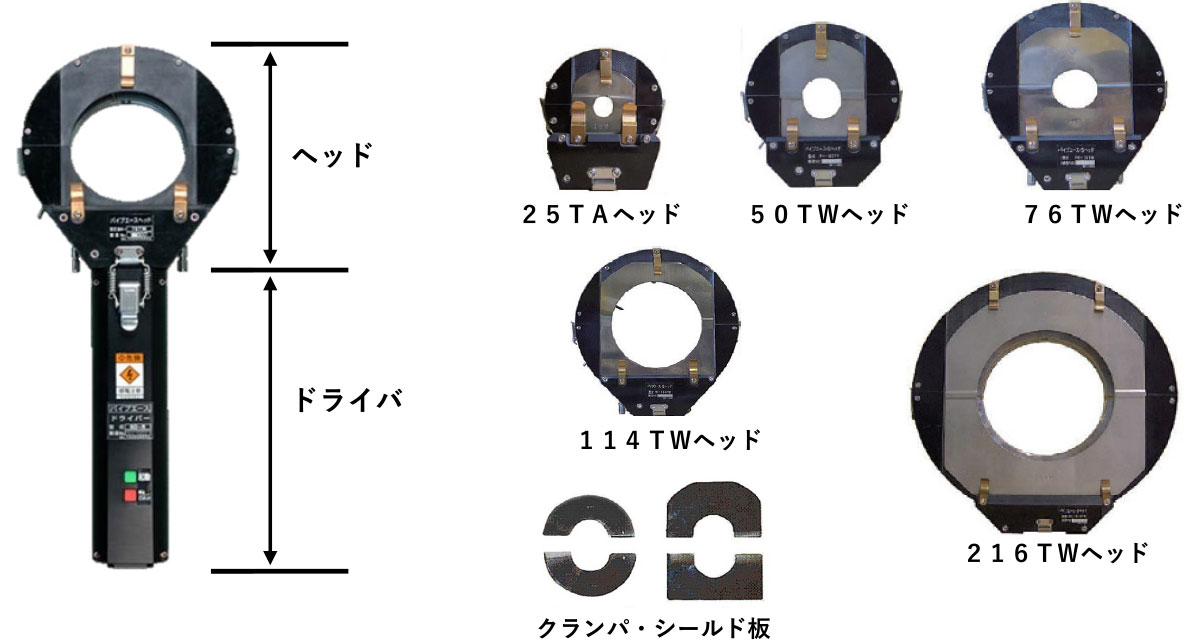

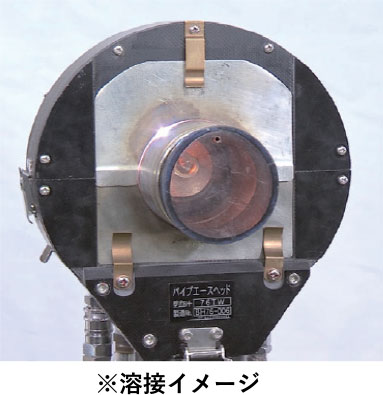

パイプエース用 ドライバ 他
周 辺 機 器 仕様 詳 細

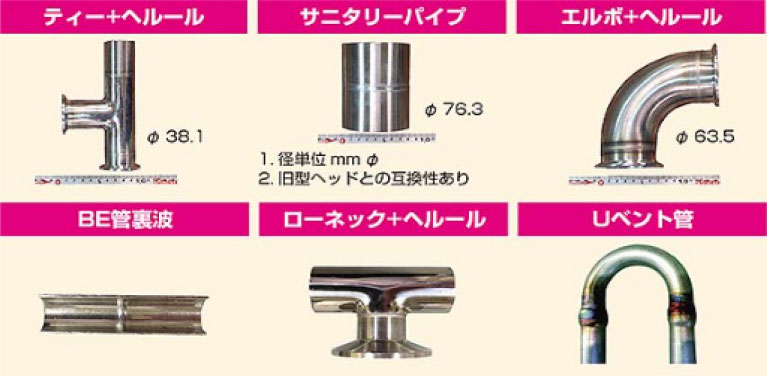

| ドライバ | ＤＴ－Ｐ８ＳＴ | ||||
|---|---|---|---|---|---|
| ヘッド型式 | ２５ＴＡ | ５０ＴＷ | ７６ＴＷ | １１４ＴＷ | ２１６ＴＷ |
| 適用パイプ径 (Φ) | １０～２５.４ | ２１.７～５０.８ | ４２.７～７６.３ | ５０.８～１１４.３ | １１４.３～２１６.３ |
| 定格電流 | ４０Ａ | ７０Ａ | |||
| 定格使用率 | 空冷：２０％ | 空冷：４０％ / 水 冷：６０％ | |||
| 必要クランプ代 | ３０ｍｍ | ４１ｍｍ | ５６ｍｍ | ||
| 最小パイプ間隔 | ４０ｍｍ | ７０ｍｍ | ８０ｍｍ | ９０ｍｍ | １１５ｍｍ |
| 適用パイプ肉厚 | ０.８～３.０ｍｍｔ | ||||
| 寸法（幅/奥行/高さ） | 96/102/56mm | 153/158/61mm | 195/198/61mm | 220/224/61mm | 340/338/90mm |
| 質量 | ０.７ｋｇ | １.７ｋｇ | ２.２ｋｇ | ３.０ｋｇ | ７.０ｋｇ |
| ヘッド別 クランパ対応サイズ一覧 | |||||||||||
| ２５ＴＡ | ８Ａ（１３.８） | １０Ａ（１７.３） | |||||||||
| ５０ＴＷ | ステンレス管 | 15A (21.7) | 20A (27.2) | 25A (34.0) | 32A (42.7) | 40A (48.6) | |||||
| サニタリー管 | １Ｓ（２５.４） | １.５Ｓ（３８.１） | ２Ｓ（５０.８） | ||||||||
| ７６ＴＷ | ステンレス管 | ４０Ａ（４８.６） | ５０Ａ（６０.５） | ６５Ａ（７６.３） | |||||||
| サニタリー管 | ２Ｓ（５０.８） | ２.５Ｓ（６３.５） | ３Ｓ（７６.３） | ||||||||
| １１４ＴＷ | ステンレス管 | 50A (60.5) | 65A (76.3) | 80A (89.1) | 90A (101.6) | 100A (114.3) | |||||
| サニタリー管 | ３.５Ｓ（８９.１） | ４Ｓ（１０１.６） | ４.５Ｓ（１１４.３） | ||||||||
| ２１６ＴＷ | ステンレス管 | １２５Ａ（１３９.８） | １５０Ａ（１６５.２） | ||||||||
| サニタリー管 | ５.５Ｓ（１３９.８） | ６Ｓ（１６５.２） | |||||||||
※「２５ＴＡヘッド」以外は水冷仕様でのご対応も可能です。
レンタルセット詳細
- パイプエース本体
- ドライバ（８ｍ）
- 溶接ヘッド・クランパ（１組/１種）
- ガス調整器
- 工具
※「溶接ヘッド」「クランパ」は、複数台ご依頼頂けます。 ２台目以降は「追加」にて承ります。
詳細等につきましてはお問い合せ下さい。
